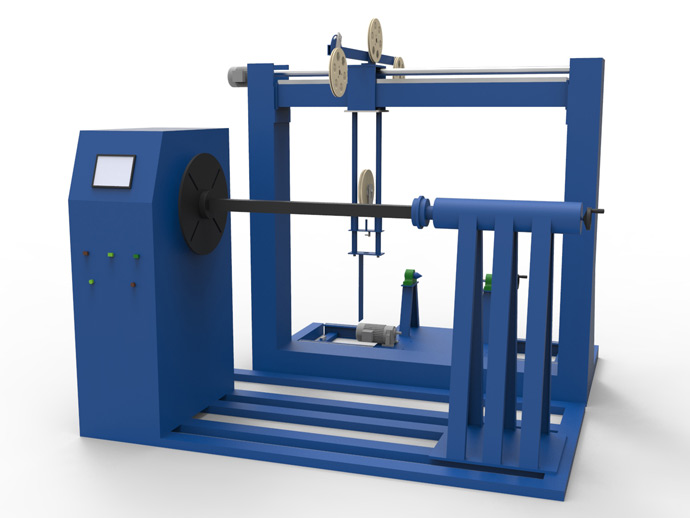

超导螺线管线圈绕线机
由绕线、排线、张力控制、放线四个部分组成。张力控制装置与自动排线器集成在较起，自动排线器与放线架随动系统共同组成排线系统，特别适合缠绕大口径长轴螺线管线圈。
绕线主轴采用变频控制，速度可调、柔性启动与柔性停车
特点：
由绕线、排线、张力控制、放线四个部分组成。张力控制装置与自动排线器集成在较起，自动排线器与放线架随动系统共同组成排线系统，特别适合缠绕大口径长轴螺线管线圈。
绕线主轴采用变频控制，速度可调、柔性启动与柔性停车。
自动计数：包括当前层数及当前层匝数，自动计算线圈上已缠绕导线长度。支持在线人工修改参数。
自动排线：排线速度自动跟随主轴缠绕速度。
采用重力调节式恒张力控制，同时支持绕线与退线，对于超导螺线管缠绕过程具有特别的意义。
整机安全连锁，保护超导线，保护人身安全。
性能指标：
主轴：速度调节范围0.1~15rpm；较大驱动功率2.2~5.5kW；较大扭矩12000N·m；较大承重5吨。
自动排线：排线精度0.001mm。
张力控制：调节范围5~150N，较大张力波动<1.5%（按线圈直径2m，缠绕速度15rpm计算，直径和速度减小时较大张力波动线性减小）。
可选：
在线匝间绝缘检测装置
安全区域脚踏板
主轴、尾座、放线架的支撑方式、高度及间隔可按客户要求定制。
